平面回轉篩

適用物料：化工、糧食加工、耐火材料、建材

價格區間：10000-100000元/臺

處理能力：100-500t/h

產品別名：平面往復篩

索要優惠報價

銷售熱線：
13782587121

平面回轉篩
真機圖片
工作原理
CAD結構圖
技術參數表

平面回轉篩

平面回轉篩具有設計合理，結構簡單，運行平穩，全封閉結構，無塵染，防堵孔，防粘網等優點。特別是對吸濕性強、粘性大、易堵孔和粘網的尿素篩分更為明顯。由于采用了平面回轉運動原理，有效的降低了設備的動靜比和基礎動載荷。該設備采用平面回轉振動篩上下振動，網下有自動清理設備，較傳統的直線篩而言，提高了絲網壽命，噪音小，篩分面積大，將效率由原來的93～95提高到了98.5,推廣前景好。

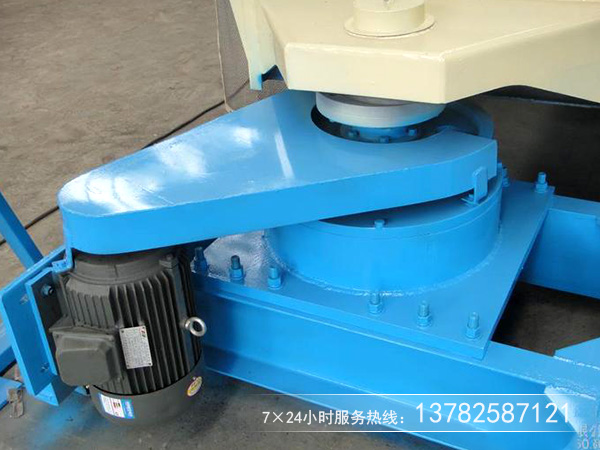

真機圖片

平面回轉篩

工作原理

平面回轉篩

平面回轉篩傾角為5~10°的篩體由傳動裝置驅動。物料運動軌跡在進料端為水平圓周運動，在長度方向逐漸變成橢圓運動，最后在出料端轉變成近似往復直線運動。通過進料口喂入的物料，在平面回轉篩體運動作用下，均勻的分布在整個篩網上，并產生自動分級，從而使料層下粒度較小的物料迅速過篩，而上面粒度相對較大的物料則向出料端運動。在移動過程中，由于沒有攪拌和垂直跳動，因而其中較小的顆粒緊貼篩面，隨時可以過篩。
出料端篩體的運動為近似往復直線運動，是篩理作用逐漸減弱。從而使大于篩孔尺寸的顆粒迅速向出口方向移動，直到排出機外，完成物料的整個篩分。在篩理過程中，不斷跳動的彈性跳動小球，有效地防止物料堵塞篩孔，保證了篩理的高效率。平衡塊使篩體在運動的過程中各個方向的慣性力都得以平衡，從而保證了篩體運動的平穩性

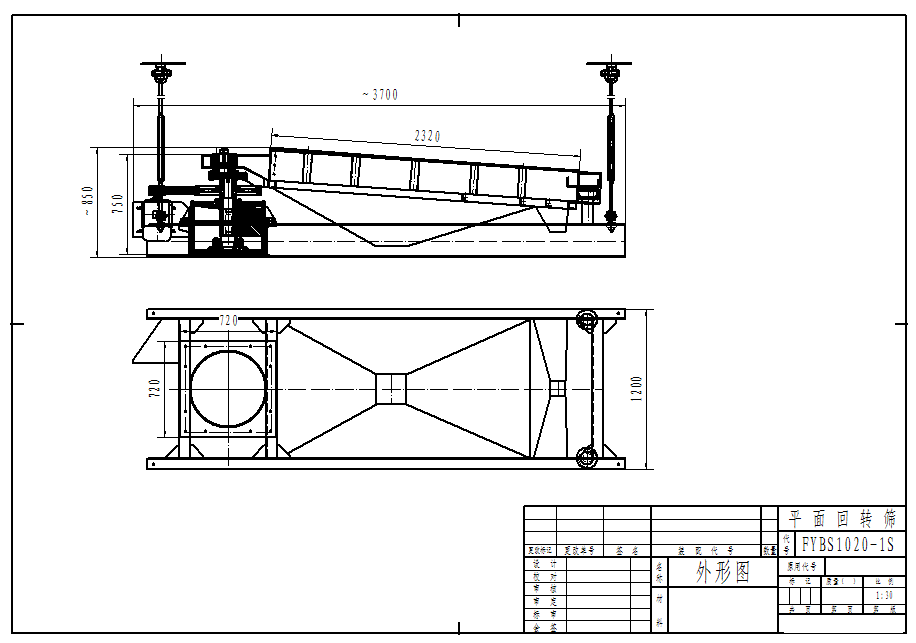

CAD結構圖

平面回轉篩

技術參數表

層數	型號	篩面規格（寬X長）（mm）	篩箱行程	電動機		A （mm）	B （mm）	C （mm）	D （mm）	重量
層數	型號	篩面規格（寬X長）（mm）	篩箱行程	功率	轉速	A （mm）	B （mm）	C （mm）	D （mm）	重量
1	ACPM1000X1400	1000X1400	63.5	1.5	960	2731	962	1168	1200	715
	ACPM1000X2100	1000X2100	63.5	1.5	960	3285	962	1156	1200	980
	ACPM1000X3000	1000X3000	63.5	1.5	960	4484	1035	1194	1251	1200
	ACPM1500X2100	1500X2100	63.5	1.5	960	3460	1003	1708	1759	1380
	ACPM1500X3000	1500X3000	76	2.2	960	4232	1362	1778	1892	1340
	ACPM1500X3600	1500X3600	76	5.5	960	5098	1352	1956	2048	2410
	ACPM1200X3600	1200X3600	76	5.5	960	5263	1327	2464	2556	2020
2	ACPM1000X2100	1000X2100	63.5	1.5	960	3743	1121	1308	1378	1400
	ACPM1000X3000	1000X3000	76	4	960	4575	1317	1270	1546	1840
	ACPM1500X2100	1500X2100	63.5	4	960	3728	1330	1781	1946	1710
	ACPM1800X3600	1800X3600	76	7.5	960	5305	1500	2256	2459	3880
	ACPM1500X3000	1500X3000	76	7.5	960	4765	1397	1956	2159	2780
	ACPM1500X3600	1500X3600	76	7.5	960	5365	1368	2032	2159	3180
3	ACPM1000X2100	1000X2100	63.5	5.5	960	4854	1422	1435	1549	2150
	ACPM1500X3000	1500X3000	76	5.5	960	4765	1391	1956	2159	3200
	ACPM1800X3600	1800X3600	76	7.5	960	5200	1500	2400	2500	4170
	ACPM2000X5000	2000X5000	92	11	960	5400	2000	2750	2810	5500
