當前位置: 立友振動篩廠家 > 產品中心 > 提升機械 > 正文
適用物料：煤、水泥、碎石、砂子、化肥、糧食
價格區間：1000-8000元/米
處理能力：100-500t/h
產品別名：環鏈提升機,TH\HL型號提升機
索要優惠報價
銷售熱線：
13782587121

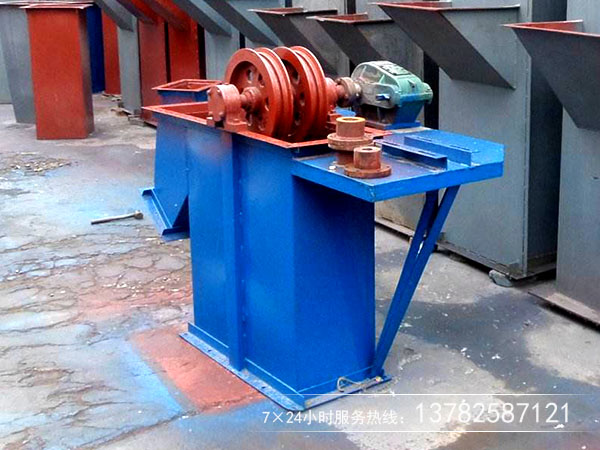

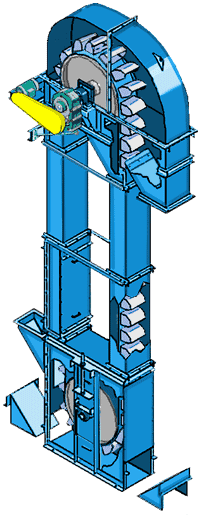

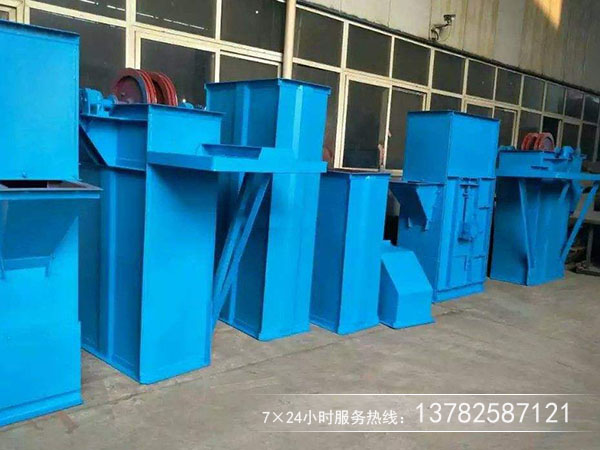

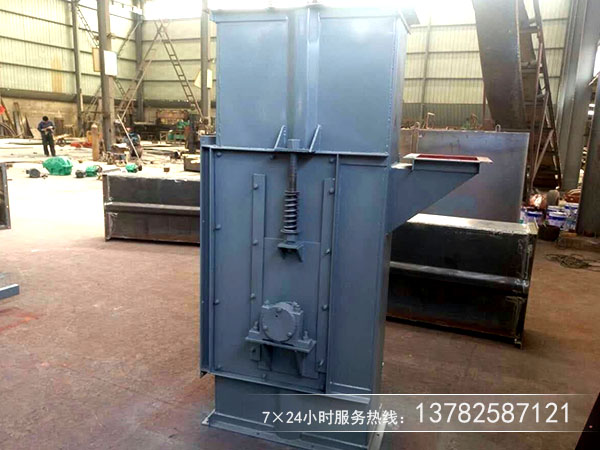

TH型環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。
HL型提升機適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度最高40m，其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動物件，物料溫度不超過250℃．
TH型環鏈斗式提升機參數表
|
型 號 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
|||||||
|
料斗型號 |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
|
|
輸送量 (t/h) |
35 |
60 |
60 |
94 |
75 |
118 |
114 |
185 |
146 |
235 |
235 |
365 |
|
|
料斗 |
斗寬 (mm) |
315 |
400 |
500 |
630 |
800 |
1000 |
||||||
|
斗容 (升) |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
1.5 |
14.6 |
23.6 |
23.3 |
37.5 |
37.6 |
58 |
|
|
斗距 (mm) |
512 |
688 |
920 |
||||||||||
|
鏈斗 |
圓鋼直徑×節距 (mm) |
18×64 |
22×86 |
26×92 |
|||||||||
|
環速 |
7 |
7 |
7 |
7 |
7 |
7 |
|||||||
|
條速 |
2 |
2 |
2 |
2 |
2 |
2 |
|||||||
|
單根破斷載荷 (KN) |
7320 |
7480 |
7570 |
||||||||||
|
鏈輪節圓直徑 (mm) |
630 |
700 |
800 |
900 |
1000 |
1250 |
|||||||
|
料斗運行速度 (m/s) |
1.4 |
1.5 |
1.6 |
||||||||||
|
主軸轉速 (s/min) |
42.5 |
37.56 |
35.8 |
31.8 |
30.5 |
24.4 |
|||||||
| 斗式提升機型號 | HL300 | HL400 | HL500 | ||||
| S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | ||
| 輸送量（m3/h） | 28 | 16 | 47.2 | 30 | 102.1 | 58 | |
| 一般物料最大塊度 | 40 | 40 | 50 | 50 | 60 | 60 | |
| 料 斗 | 容量（升） | 5.2 | 4.4 | 10.5 | 10 | 19.8 | 17.8 |
| 間距 | 500 | 500 | 600 | 600 | 600 | 600 | |
| 牽引鏈條 | 型 式 | 鍛造礦用高強度環鏈條 | |||||
| 圓鋼直徑 | 18 | ||||||
| 節距 | 64 | ||||||
| 破裂強度 | 3200 | ||||||
| 傳動鏈輪軸轉速（r/min） | 35．6 | ||||||
